Меню IO Group

Раздел Группы вводов/выводов предоставляет доступ к мониторингу и ручному управлению цифровыми сигналами ввода/вывода, сконфигурированными в проекте Sunrise. Раздел открывается через строку навигации smartHMI.

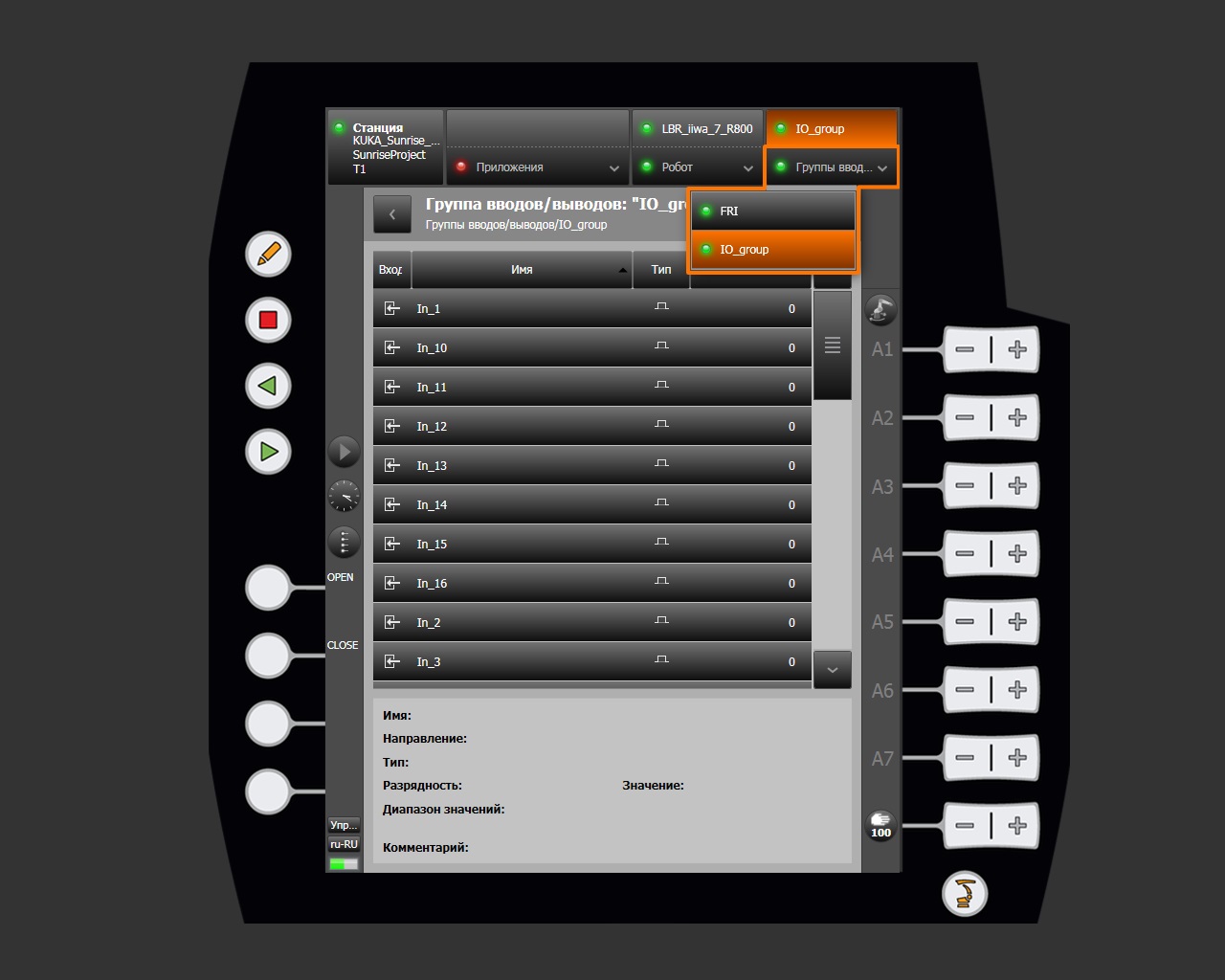

Доступные группы

При нажатии на кнопку Группы вводов/выводов в строке навигации открывается список доступных групп. В данном проекте определены следующие группы:

Группа	Описание
FRI	Группа сигналов интерфейса FRI (Fast Robot Interface)
IO_group	Пользовательская группа цифровых вводов/выводов

Просмотр сигналов

После выбора группы открывается страница со списком всех сигналов.

Структура таблицы сигналов

Столбец	Описание
Вход / Выход	Иконка направления сигнала
Имя	Наименование сигнала (например, `In_1`, `Out_16`)
Тип	Тип сигнала (для данной группы — цифровой Boolean)
Значение	Текущее состояние сигнала (`0` / `1`)

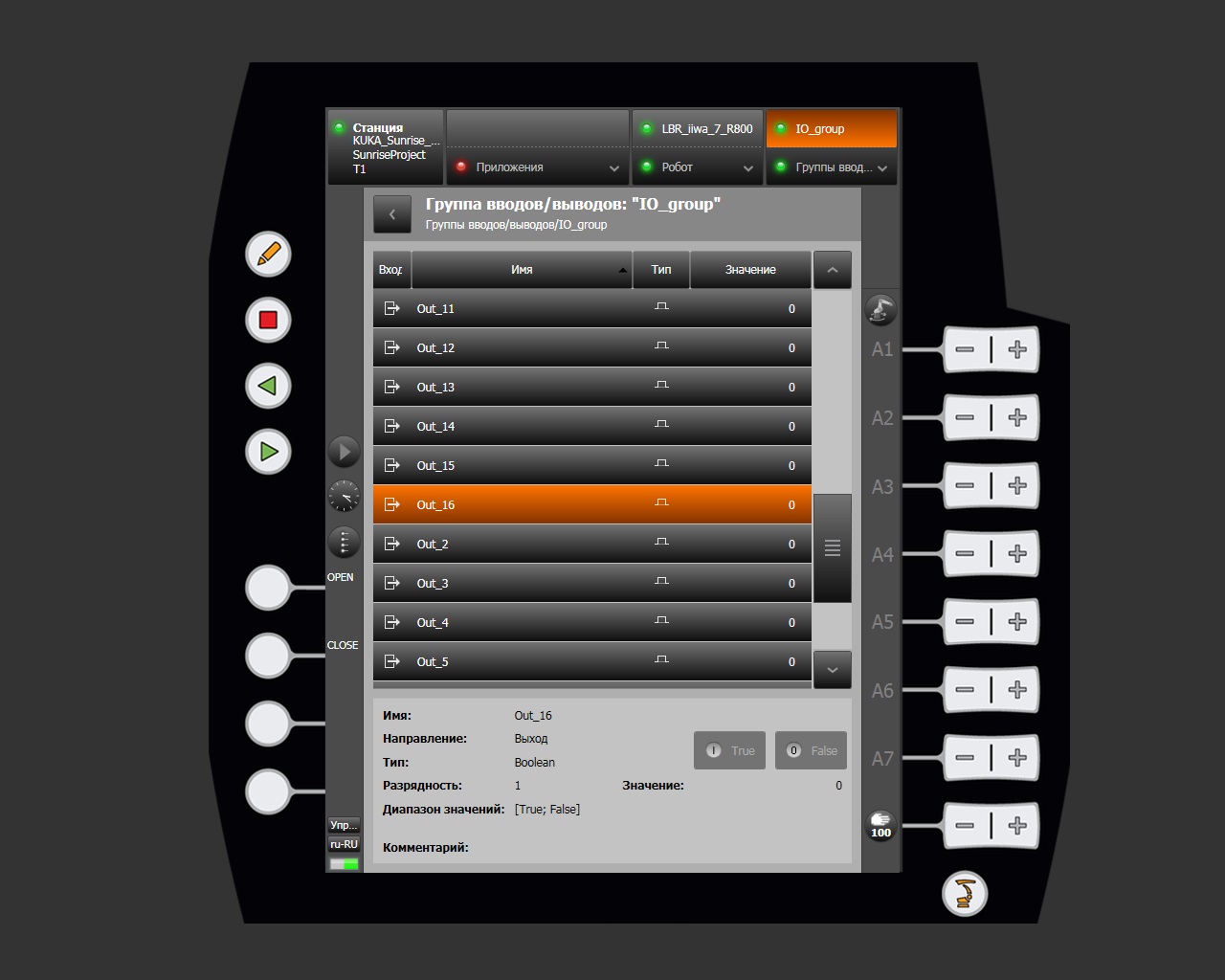

Управление выходными сигналами

Для сигналов с направлением Выход в нижней панели отображаются кнопки принудительной установки значения:

Кнопка	Действие
True	Установить значение выходного сигнала в `1` (активен)
False	Установить значение выходного сигнала в `0` (неактивен)

!!! note Сигналы с направлением Вход доступны только для чтения.
